OB의 기능
프로그램을 짜는 곳은 FC or FB인데 이내 둘은 PLC의 운영 체제와 직접 소통을 못함.
그렇기에 중간에 OB가 들어가서 운영체제로 이해시켜서 구동해주는 역할.
OB에서도 프로그램을 짤 수 있지만,
대형 프로그램의 경우 따로 저장. FB FC 사용.

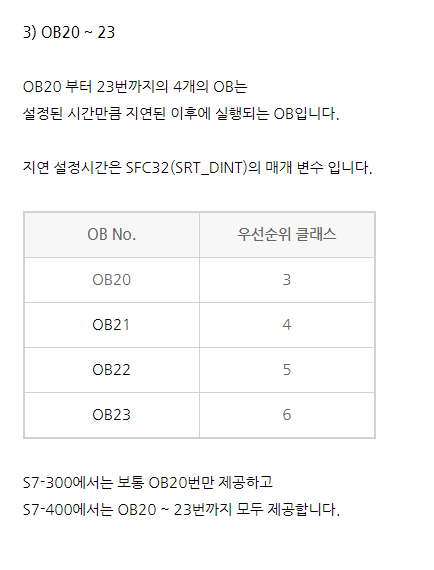

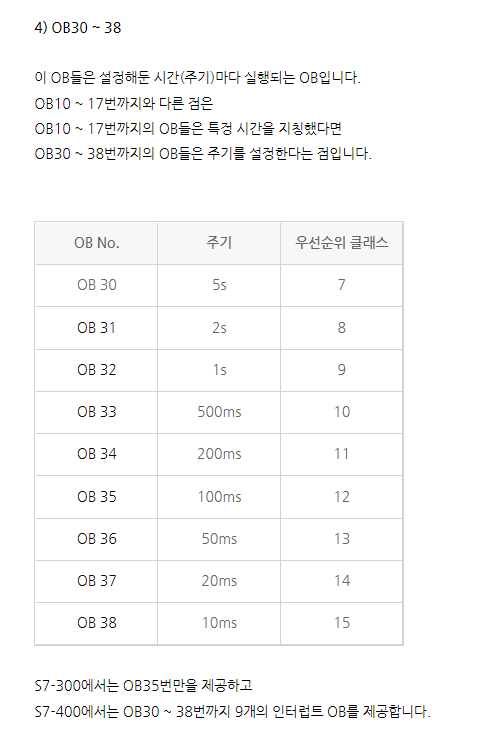

OB의 종류
OB1은 s7 cpu에서 stop or power off 되기 전까지 연속 반복.
cpu 가 turn on 된 이후 시동이 완결 된 후에 실행
다른 모든 종류의 ob들이 ob1의 실행에 인터럽을 걸 수 있음.
